東芝推出支持1.8V低電壓和4.0A大電流驅動的H橋驅動器IC

可利用兩節干電池實現電機控制

　　中國上海，2018年12月12日——東芝電子元件及存儲裝置株式會社（“東芝”）今天宣布，面向直流有刷電機和步進電機推出雙H橋[1]驅動器IC系列的新產品“TC78H653FTG”，該新品可提供移動設備、家用電子產品及USB驅動器等干電池供電設備所需的低電壓（1.8V）和大電流（4.0A）[2]。

　　近年來，隨著物聯網技術的不斷發展和無線技術的日益廣泛使用，人們對可通過智能手機等工具進行遠程操控的應用需求不斷提升，因此由電池供電的電機控制需求也隨之上升。該趨勢將推動人們對支持1.8V低電壓（2塊0.9V的電池，盡管初始電壓為1.5V、1.2V等，可通過放電將其電壓降低至0.9V）驅動設備的驅動器IC的需求。

　　此前，主流設備都是采用由雙極晶體管構建，能在低電壓下實現穩定運行的H橋驅動器IC。然而，這種設備也存在問題，包括耗電量大，這會縮短電池壽命并增加IC電流損耗，而且電機電壓較低也造成電機轉矩不足。

　　東芝的新型雙H橋驅動器IC采用東芝專門針對低電壓驅動的DMOS工藝，不僅能實現低電壓運行的穩定性，還延長了電池壽命。此外，該產品還通過低導通電阻[3]減少IC損耗來提高電機轉矩。該款新產品適用于由電壓相對較低的電池（1.8V至7.0V）驅動的電機應用。

　　主要特性：

　　低電流消耗延長電池壽命；

　　（工作模式下，VM＝3.0V且Ta＝25°C，ICC＝0.6mA（典型值）；待機模式下，VM＝3.0V且Ta＝25°C，ICC＝0µA（典型值））

　　低導通電阻可降低電機驅動器因壓降而產生的IC損耗，還可以提高電機電壓，從而提高電機轉矩；

　　（Ron＝0.11Ω（典型值）（當VM＝5V且Ta＝25°C時，大電流模式下高低側之和）

　　PWM控制在500kHz時通過高速輸出切換特性實現（ton＝90ns，Toff＝90ns）。

　　應用：

　　由電壓相對較低（1.8V至7.0V）的電池驅動的應用，使用3.7V鋰離子電池的移動設備（攝像頭、電動牙刷、打印機等），使用兩節1.5V干電池的電子鎖、智能電表、智能水洗設備和玩具等家用產品，以及使用5VUSB電源供電的設備。

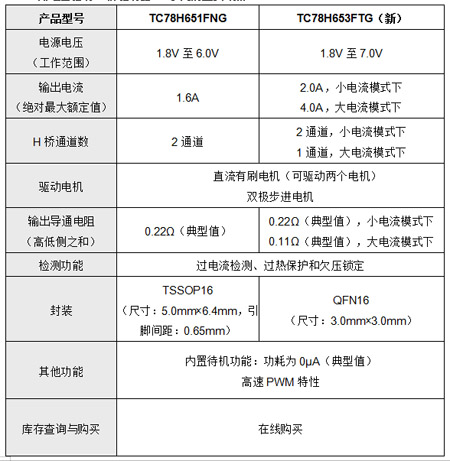

　　1.8V低電壓驅動H橋驅動器IC系列的主要規格：

    注釋：

　　[1]用于控制直流有刷電機和步進電機的正轉和反轉。晶體管和負載采用H形配置。

　　[2]大電流模式下的額定值和實際電機電流受環境溫度和電源電壓等工作條件的限制。

　　[3]電流流動時的電阻分量。較低電阻值能減少電機驅動的損耗，同時減少熱的生成。
