整個無功補償裝置由配電綜合測控儀、智能型無觸點復合開關及電容器組成，配電綜合測控儀采集配電變壓器低壓端的三相電壓、電流信號，獲得三相電壓、電流、頻率和功率因數等負荷參數值，并根據用戶通過顯示操作器的設定來決定是否進行功率補償，補償?shù)耐肚锌刂迫�樣物理量為無功功率或無功電流。配電綜合測控儀可輸出12路接點，根據用戶需要設定三相共補與分相補償路數，系統先執行三相共補，然后根據各相無功功率不平衡情況執行分相補償，投切方式采用循環投切。通過顯示操作器的操作，可獲得三相電壓、電流、有功功率、無功功率、功率因數、有功電度、無功電度及頻率等實時數據。通過RS232通訊方式將數據傳送到管理計算機處理。

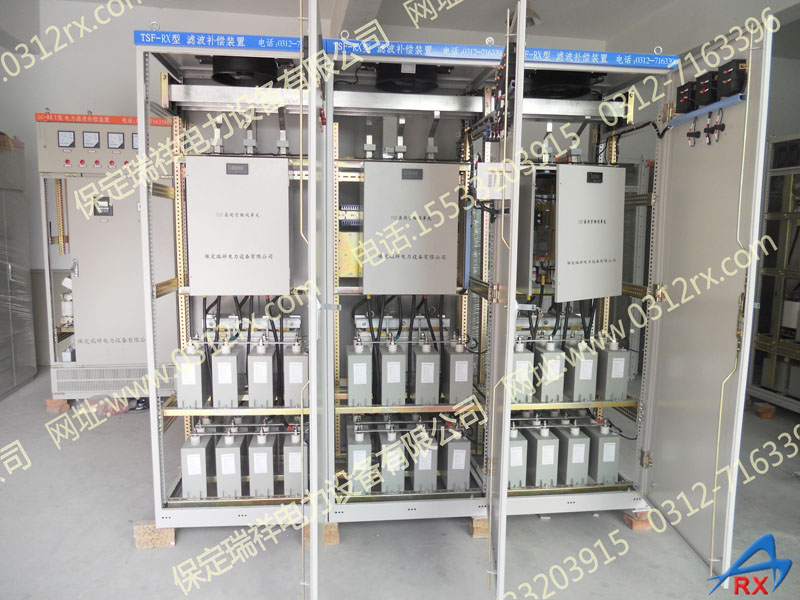

      TSF-RX I型濾波補償裝置利用微電腦控制器跟蹤系統無功負荷的變化，自動判斷投切，優化濾波支路投入，從而使系統的功率因數保持為最佳狀態。主回路采用晶閘管組閥投切濾波補償支路的控制方式，濾波補償支路由專業設計制造的濾波電抗器、濾波電容器、濾波電阻器件組成，就地進行濾波補償，抑制特定頻率的諧波，補償無功功率，提高功率因數。TSF-RX I型電力濾波補償裝置主要適用于用電環境含有諧波，負荷變化頻繁且波動大周期時間短，需要抑制諧波補償無功功率，提高功率因數的用戶。
