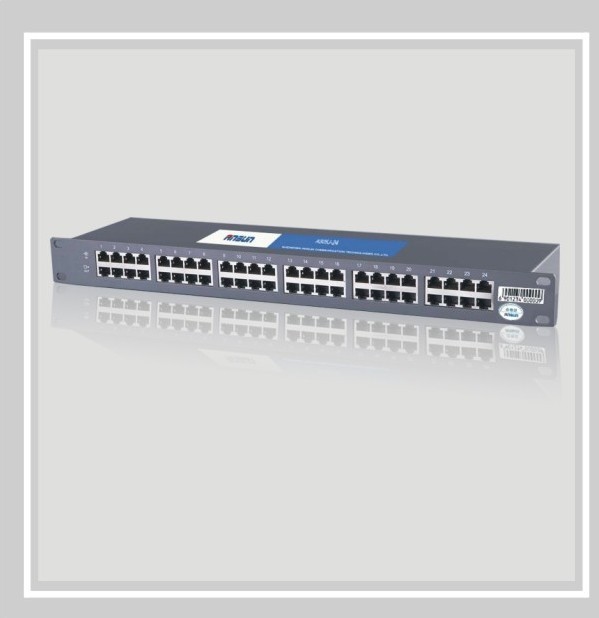

安普迅生產的型號為AS05J-24集成多路網絡信號防雷箱（網絡交換機專用網絡信號防雷器），24口網線口防雷箱，也可稱為集成24路網絡信號防雷器。
適用范圍
 • 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等網絡設備的雷擊和雷電電磁脈沖造成的感應過電壓保護；
• 網絡機房網絡交換機防護；
• 網絡機房服務器防護；
• 網絡機房其它帶網絡接口設備防護；
• 24口集成防雷箱主要應用于綜合網絡柜、分交換機柜內多信號通道的集中防護。
性能特點
• 采用多級保護電路，殘壓水平低；
• 插損小，響應時間快；
• 限制電壓精確， 通流容量大；
• 精、細全保護，結構嚴謹；
• PCB采用微帶設計， 隔離好，線擾低；
• 集成24路網絡信號防雷箱為標準19英寸安裝；
• 性能穩定，工作可靠；
• 安裝、使用方便，無須維護。
技術參數
產品型號 AS05J-24 AS05JH-24
最大持續工作電壓Uc 5V
標稱放電電流(8/20µs) 3kA
最大通流容量 (8/20µs) 5kA
保護水平Up
8/20µs  In 芯線-芯線 ≤15V
 芯線-接地線 ≤50
適應傳輸速率 100 Mbps 1000 Mbps
插入損耗 ≤0.5 dB
接口形式 輸入In RJ45 (F)
 輸出 Out RJ45 (F)
保護形式 1/2， 3/6 1-8
保護路數 1 24
外形尺寸(不包含接地線) (mm) 68 * 25 * 25 483 * 113 * 45
防護等級 IP20
安裝模式 19英寸機箱機架式
工作環境 環境溫度：－40℃～＋85℃；  相對濕度：≤95%（25℃）；海拔≤3km
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。
安裝、接線
• 防雷器串聯在被保護設備與信號通道之間；
• 防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
• 把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。
使用、維護
• 本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
• 當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
